調節閥選型必看!不懂 Cv 值,小心你的管道 “鬧脾氣”!

發布時間:2025-03-14  閱讀數: 1668

霍科德閥門


霍科德閥門有限公司是一家專業研發、生產、制造、銷售各類閥門及自控調節閥的技術型企業。在不斷引進國內外先進技術,實現國產化的發展道路上具備豐富的技術經驗和管理經驗。

主要產品類型:高溫閥門、超高溫閥門、大口徑非標定制閥門、電/氣動百葉閥、大口徑風閥、提升閥、雙偏心蝶閥、氣動快切閥、零泄漏插板閥、兩位三通、四通、五通、換向閥、電/氣動調節閥、氣動雙位蝶閥、電/氣動盲板閥、閘閥、截止閥、止回閥、軟/硬密封蝶閥、軟/硬密封球閥、全襯/半襯蝶閥、球閥、止回閥等產品。


在工業管道系統中,調節閥的選型直接關系到生產效率和設備安全。而Cv值作為衡量閥門性能的核心參數,卻常被忽視。本文帶你深入理解Cv值的定義、計算方法和應用場景,避免因選型失誤導致管道系統“罷工”或效率低下。





Cv值的定義與作用

Cv值全稱“流量系數”,指閥門全開時,流體通過閥門產生1psi壓降時每分鐘流過的水體積(單位:加侖)。它是衡量閥門流通能力的核心指標,直接影響管道系統的流量控制精度。若選型時忽略Cv值匹配,可能導致閥門開度過小引發壓損飆升,或開度過大造成調節失效,甚至引發設備振動、噪音等問題。

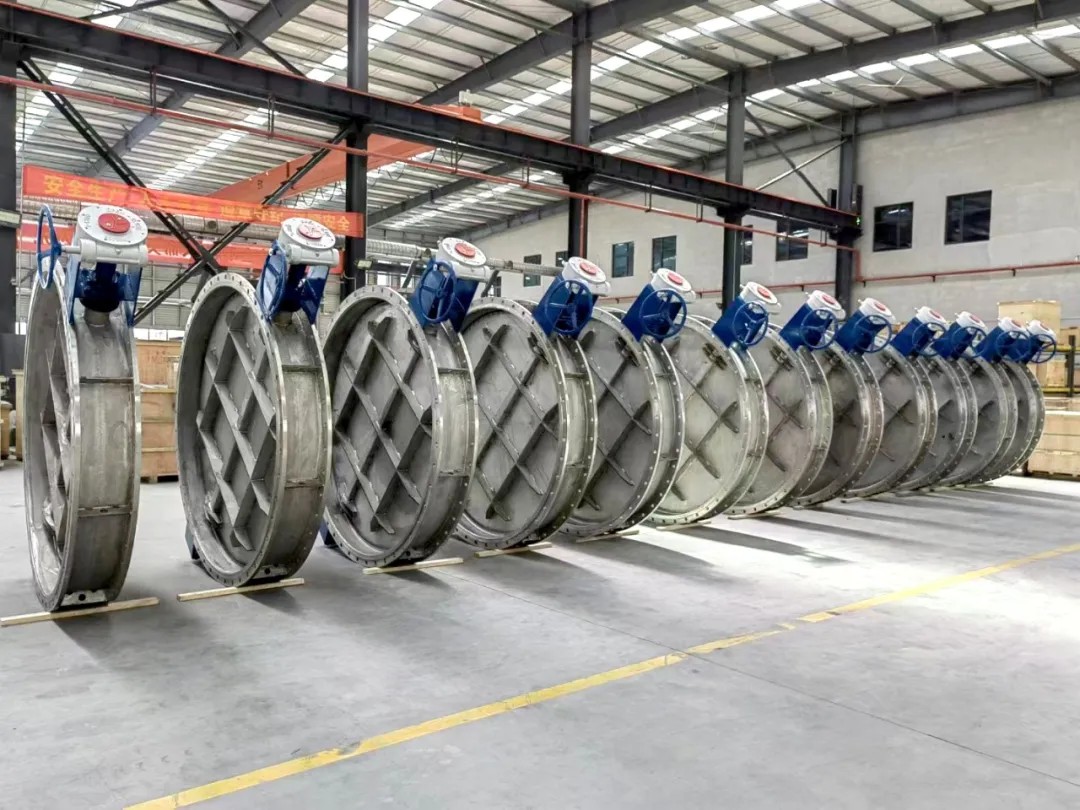

調節閥




不同工況下Cv值的需求差異顯著。例如,高粘度流體需要更大的Cv值補償流動阻力,而氣體介質則需考慮壓縮系數的影響。實際應用中,工程師需結合介質類型、溫度、壓力及流量范圍綜合計算,避免直接套用經驗值。曾有化工廠因閥門Cv值過小導致反應釜供料不足,最終引發生產中斷,這一教訓警示我們:精準計算才是選型王道。


Cv值的計算步驟與工具

標準Cv值計算公式為:Cv=Q×√(SG/ΔP),其中Q為流量(GPM),SG為介質比重,ΔP為壓降(psi)。但實際應用中需引入修正系數,如液體需考慮黏度修正系數(FR),氣體則需引入膨脹系數(Y)。推薦使用國際通用計算軟件(如Fisher Sizing)或API標準手冊,可自動整合雷諾數、臨界壓差等復雜參數,大幅提升計算效率。

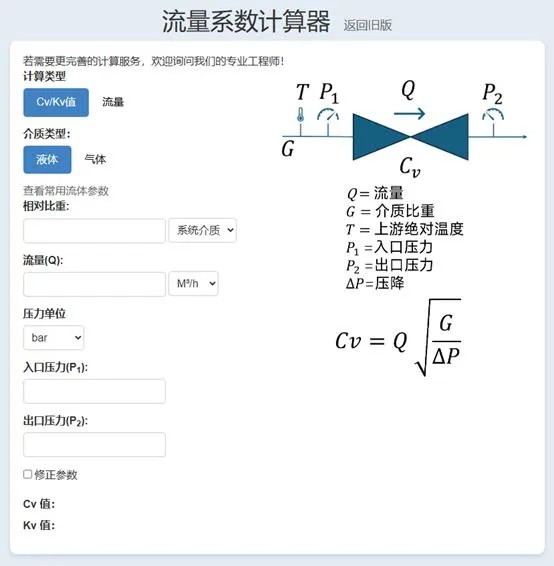

流量系數計算器





手動計算時需警惕“三大陷阱”:一是忽略介質相態變化(如氣液兩相流);二是未考慮閥門固有特性(如等百分比與線性閥的區別);三是誤判管道阻力分布。某食品廠曾因未計算蒸汽冷凝水對Cv值的影響,導致閥門頻繁卡澀。建議在關鍵場景中采用冗余設計,預留10%-20%的Cv值余量以應對工況波動。


選型誤區與應對策略

常見誤區之一是“閥門口徑越大越好”。實際上,過大的閥門會導致調節靈敏度下降,且在低流量工況下易產生空化腐蝕。另一誤區是“只看樣本參數”,忽視現場安裝條件。例如閥門前后直管段不足會擾亂流場,實測Cv值可能比理論值低30%以上。因此,選型時必須要求供應商提供工況模擬報告,并實地核查管道布局。

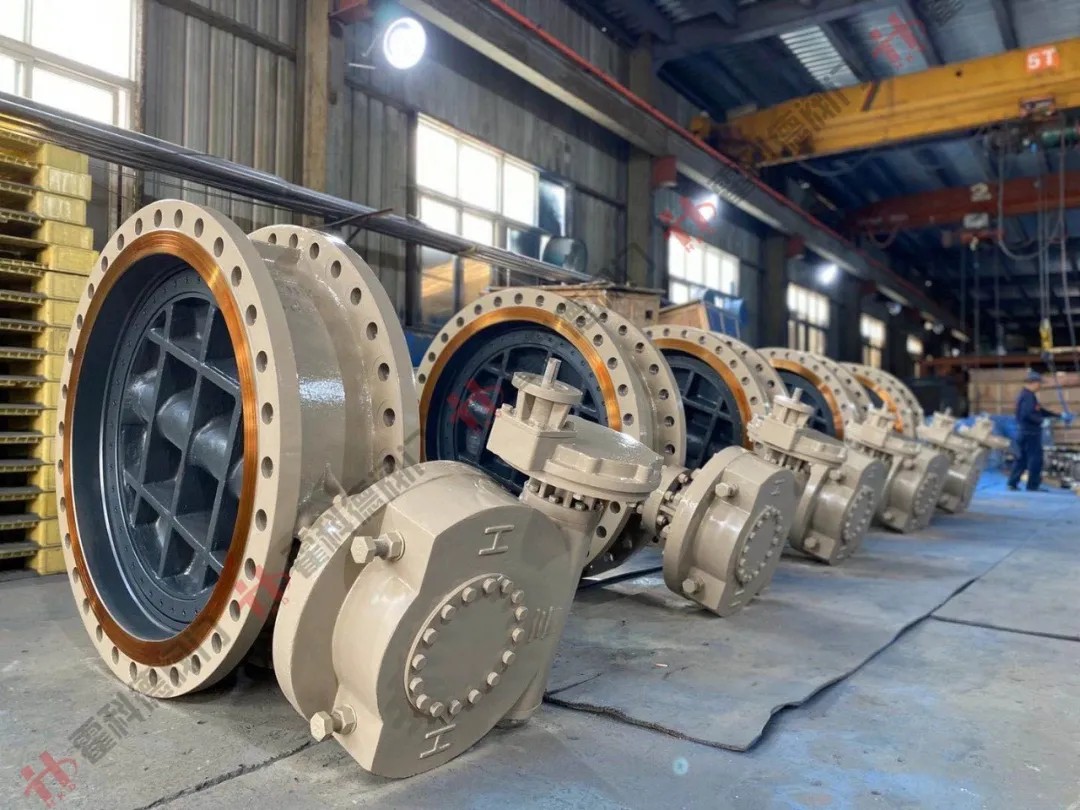

閥門口徑的選擇




針對特殊介質(如漿料、高溫熔鹽),建議選擇專門設計的閥門結構。例如V型球閥適合含顆粒流體,而多級降壓閥可緩解高壓差工況下的氣蝕問題。某光伏企業曾因硅料閥門Cv值計算錯誤,導致管道頻繁堵塞,更換為偏心旋轉閥后效率提升40%。這證明:選型不僅是參數匹配,更是系統化解決方案的設計。

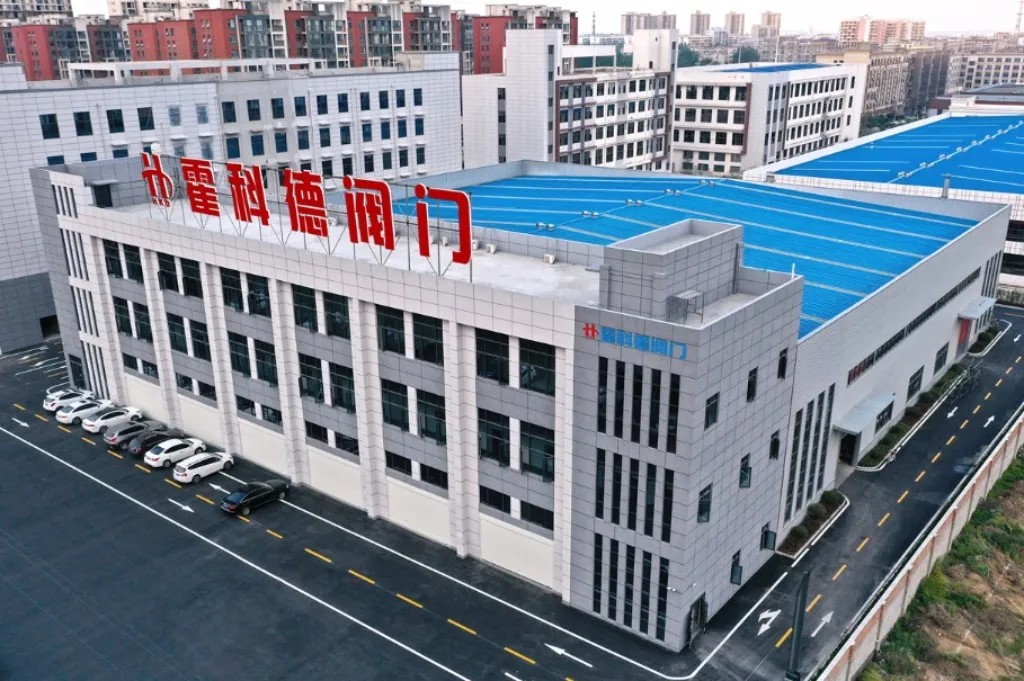

霍科閥閥門廠家

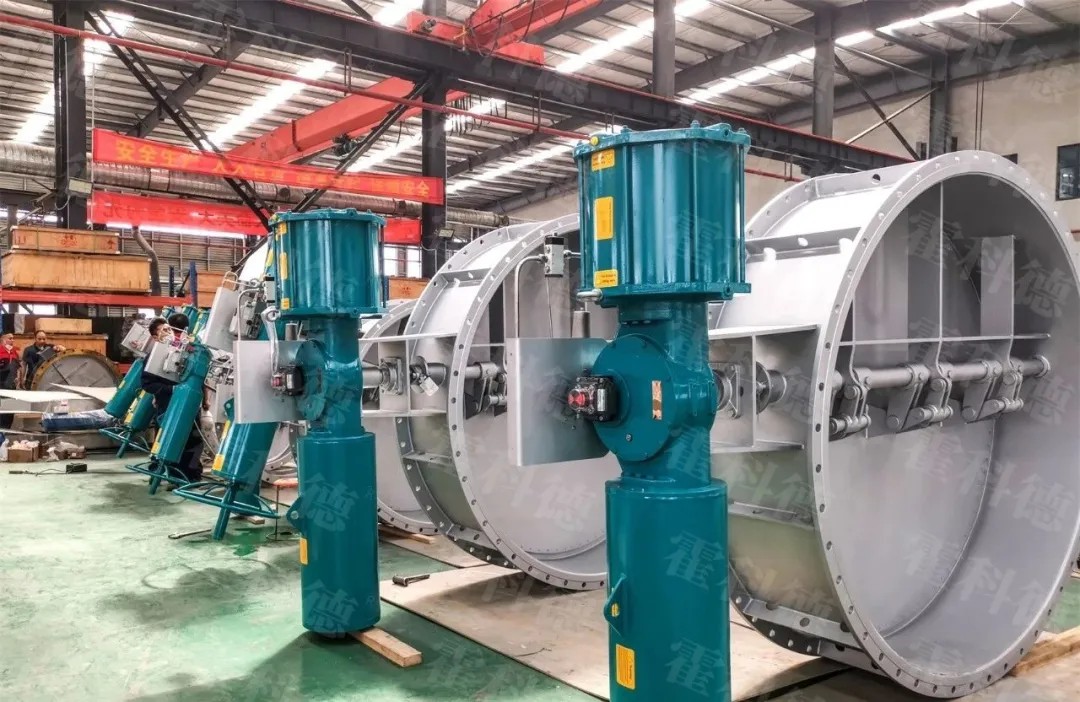

氣動調節閥






Cv值的驗證與維護

閥門安裝后需進行實際流量測試,對比理論Cv值與實測值偏差。若偏差比例超過5%,可能意味著介質物性參數輸入錯誤或閥門內部結構缺陷。推薦使用超聲波流量計或壓差變送器進行在線監測,同時建立閥門性能數據庫,為后續維護提供基準參考。

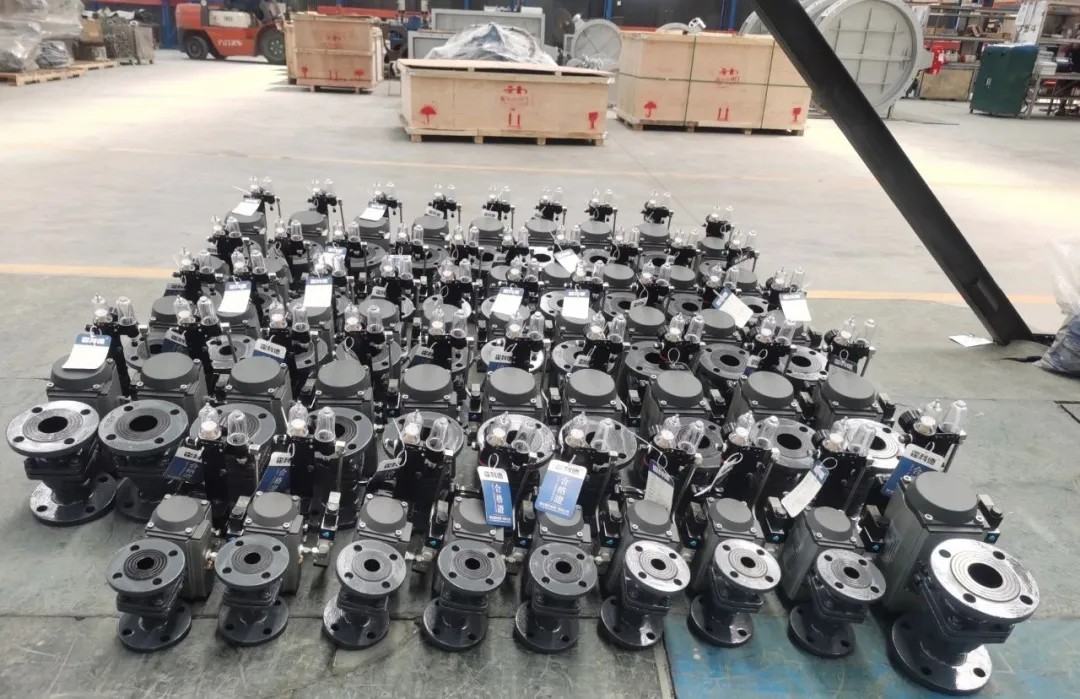

管道閥門




長期運行中,閥門磨損、結垢會導致Cv值衰減。某煉油廠定期采用“Cv值健康度評估”體系,通過對比歷史數據提前更換性能下降的閥門,成功避免非計劃停機損失。維護時還需注意:調節閥與執行機構的匹配度,例如彈簧范圍選擇不當會直接影響閥門開度與Cv值的對應關系。

調節閥選型
